Бесклапанная автопоилка для сельскохозяйственных животных

Бесклапанное автопоение сельскохозяйственных животных

Регулятор уровня воды в поилке состоит из открытого резервуара 1 (рис. ниже), над которым на кронштейнах 4 шарнирно поставлена герметично закрытая емкость 3. Внутри ее шарнирно смонтирован двуплечий рычаг 8 с грузом 9. Он служит противовесом, благодаря которому рычаг стремится занять вертикальное положение. Здесь же два шаровых клапана 7 и 10. Верхний клапан соединен с водопроводом резиновым шлангом 6, шланг 11 — с резервуаром 1.

Регулятор уровня воды в поилке для сельскохозяйственных животных

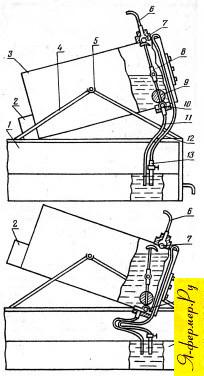

Регулятор уровня воды в поилке для сельскохозяйственных животных: 1 — резервуар; 2 — противовес; 3 — емкость; 4 — кронштейн; 5 — цапфа; 6 и 11 — шланги; 7 и 10 — шаровые клапаны; 8 — рычаг 9 — груз; 12 и 13 — трубка.

Герметически закрытая емкость эксцентрично закреплена на цапфах 5 и имеет противовес 2. Когда емкость пуста, то под действием противовеса она повернута против часовой стрелки. Если емкость заполнена водой, она опрокидывается по часовой стрелке, однако рычаг 8 стремится занять вертикальное положение (за счет груза 9). Шланг 12 имеет на конце регулировочную трубку 13 для установки требуемого уровня воды в открытом резервуаре 1.

Система водопровода

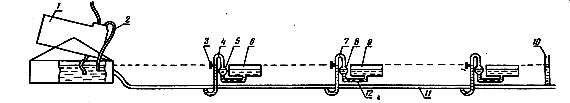

Система водопровода: 1 — резервуар; 2 — шланг; 3 — пробки; 4 и 7 — сифонные трубки; 5 и в — заполнительные емкости; 6 и 9 — автопоилки; 10 — вертикальная трубка; 11 — трубопровод; 12 — соединительные трубки.

Трубопровод 11 (рис. выше) подсоединен к открытому резервуару через сифонные трубки 4 с воздушной пробкой и емкостью 8 с автопоилками 9. В конце магистрального трубопровода установлена вертикальная трубка 10 для отвода воздуха из системы. В этом устройстве работают две водяные системы.

Первая образуется регулятором уровня воды, магистральным трубопроводом 11 и сифонной трубкой 7. Уровень в этой системе устанавливается регулировочной трубкой с таким расчетом, чтобы вода начала переливаться из отверстия контрольной пробки (при вывернутой пробке). Пробку монтируют на 1-2 см ниже перегиба сифонной трубки 7, автопоилки — независимо от уровня воды в этой системе.
Вторая водяная система включает автопоилки 6, дополнительные емкости 8 и соединительные трубки 12. Уровень воды в первой и второй системах различный, поилки могут устанавливаться в разных уровнях. Сифон имеет в колене воздушную пробку и сечение большого диаметра. За счет этого не возникает полный сифон, что позволяет поддерживать постоянный уровень воды в поилках.
Устройство работает следующим образом; вода из водопровода через верхний клапан 7 (первый рисунок) он находится в открытом положении — поступает в герметично закрытую емкость 3. Воздух выходит через трубку 12. Емкость наклонена противовесом 2 против часовой стрелки.

При наполнении она опрокидывается по часовой стрелке за счет эксцентрического крепления на цапфе 5. При этом открывается нижний клапан 10, а верхний 7 — закрывается. Вода поступает по шлангу 11, заполняет открытый резервуар. Она будет течь до тех пор, пока не перекроет трубку 13. При этом воздух не поступает в емкость 3, в ней создается вакуум. Вода не будет поступать до тех пор, пока уровень ее не понизится и не откроет трубку 13. Воздух снова начнет поступать в емкость 3, нарушая в ней вакуум, и цикл заполнения водой резервуара повторится. Автопоилка (рисунок ниже) состоит из чаши 4, соединительного трубопровода 5, дополнительной емкости 3, которая служит для ускорения заполнения поильных чаш и сифонной трубки 2. Автопоилка работает на принципе неполного вакуума.

Автопоилка для сельскохозяйственных животных

Автопоилка для сельскохозяйственных животных: 1 — пробка; 2 — сифонная трубка; 3 — дополнительная емкость; 4 — чаша; 5 — трубопровод.

Когда животное выпивает воду из чаши 4, понижается уровень воды и в емкости 3, и в сифонной трубке. Создается разрежение. Вода из первой водяной системы через перегиб сифонной трубки и дополнительную емкость поступает в поильную чашу до первоначального уровня.

В. Брюханчик, рационализатор
